전자기학 Ch08.3 각도입사(Angular or Oblique Incident) > 복습 및 TE & TM Mode Analysis (Wave Impedance, Reflection Coefficient)

1. 복습 : 맥스웰 방정식 → 파동방정식 → 평면파

참고로 k또한 복소수일 수 있다. k에 대한 공식은 아래와 같이 유도될 수 있다.

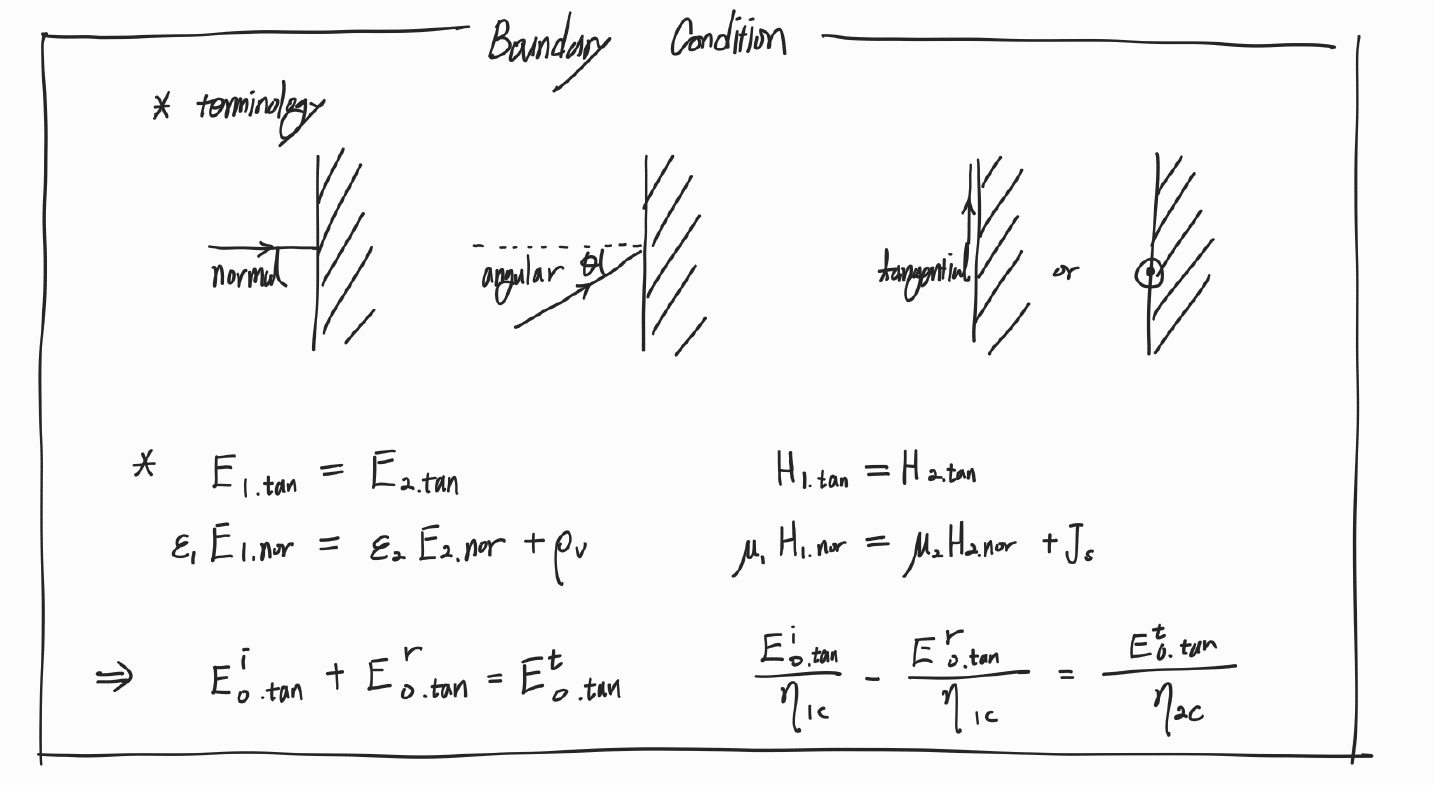

2. Boudary Condition

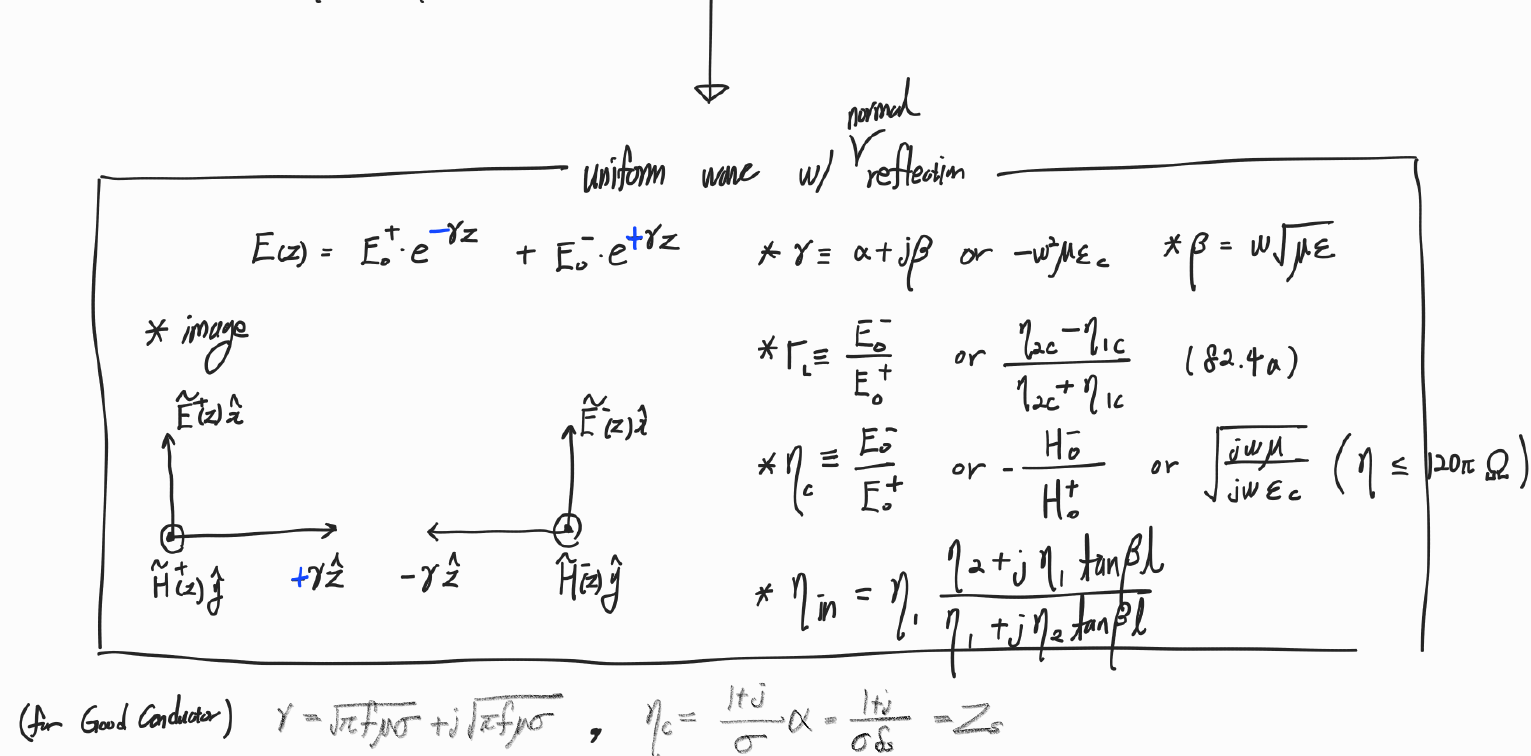

3. Normal Reflection

4. Snell's Law

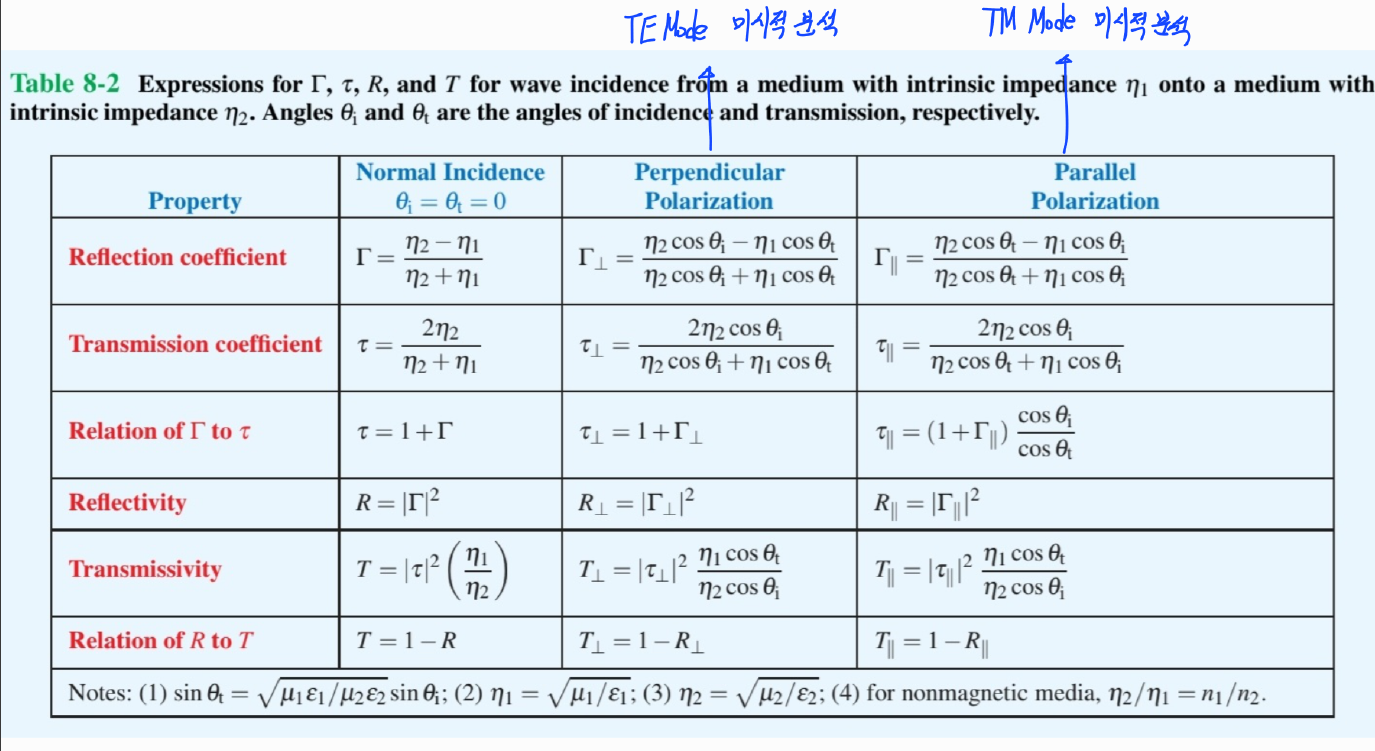

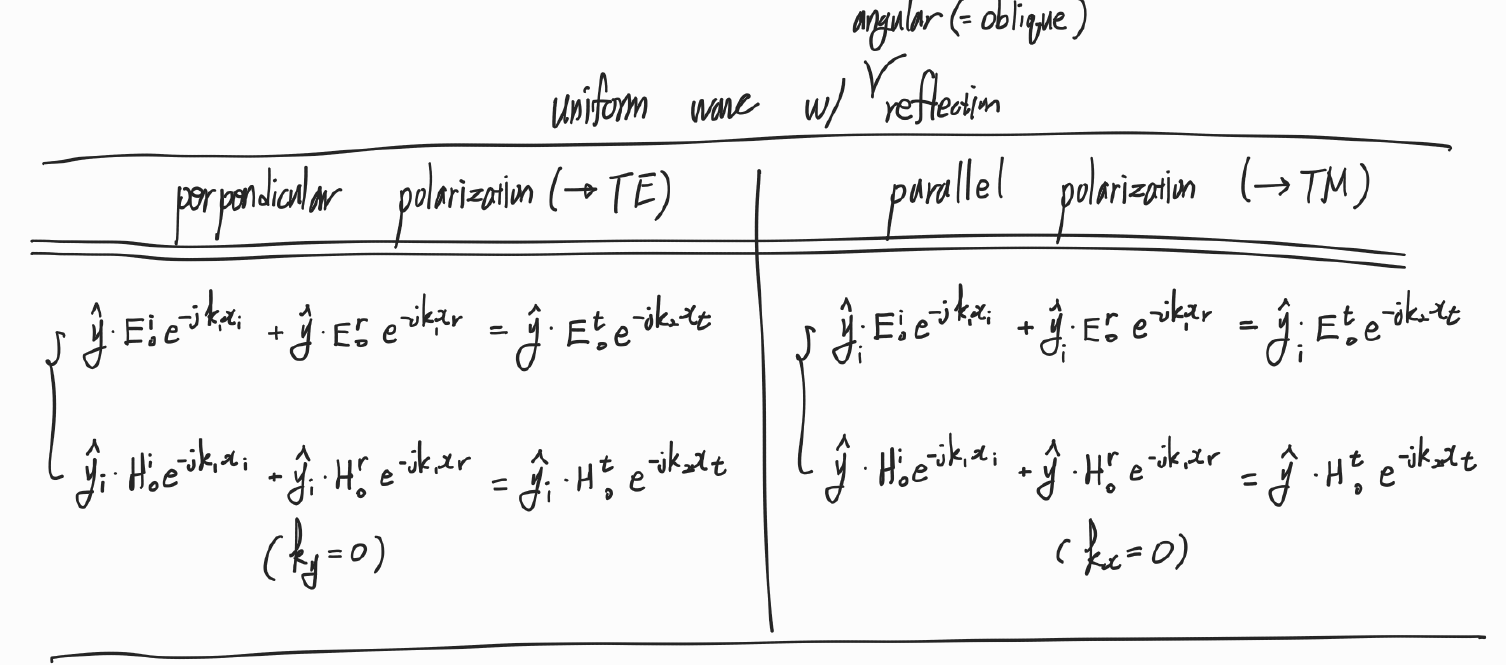

5. Oblique Reflection(Angular Reflection)

: Wave Guide의 미시적 관점 분석 = Perpendicular, Parallel Reflection

: Wave Guide의 거시적 관점 분석 = TE, TM Mode

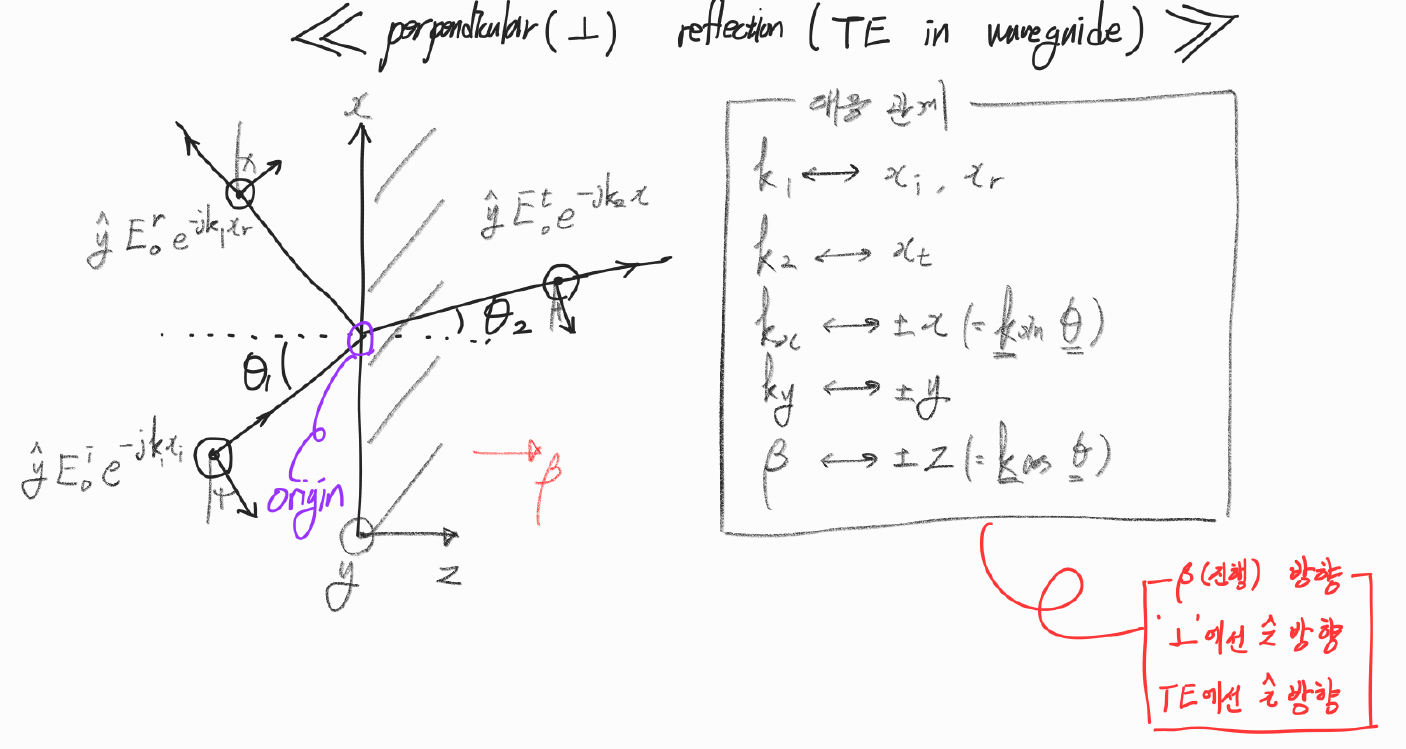

5-1. Perpendicular(⊥) Reflection(= TE in waveguide의 미시적 분석)

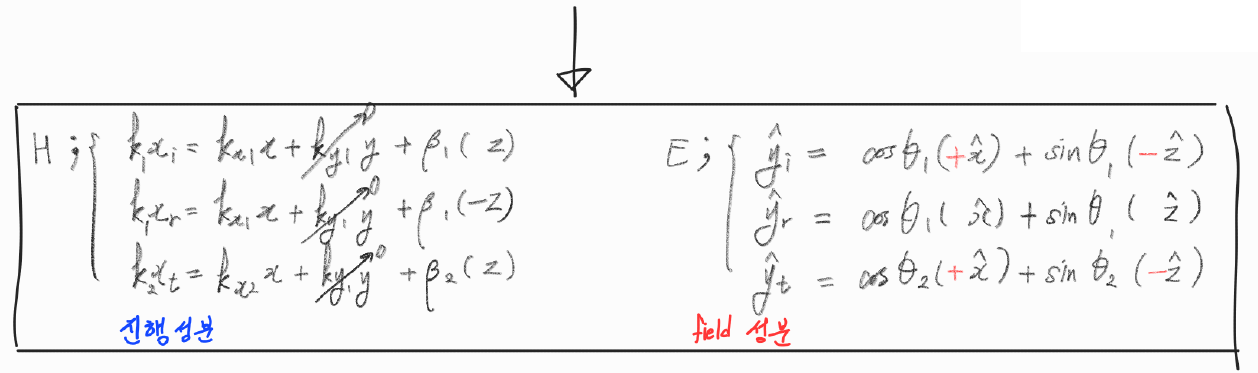

(1) 성분 분석

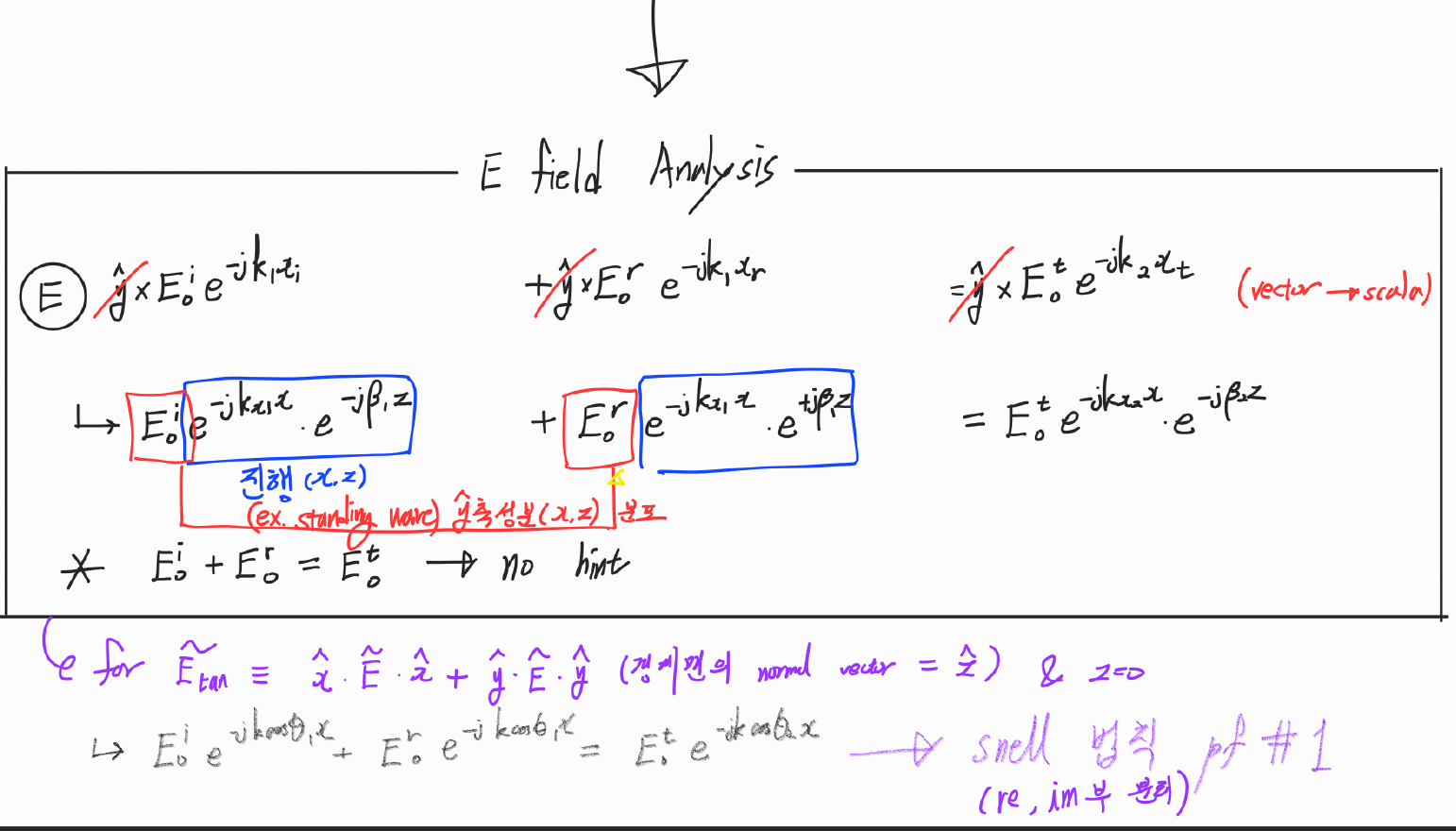

(2)  E-field 분석

(3) H-field 분석

(4) Wave Impedance

: Intrinsic Impedance는 k성분(평면파성분)에대한 특성저항이다.

: Wave Impedance는 β성분(도파관진행성분)에대한 특성저항이다.

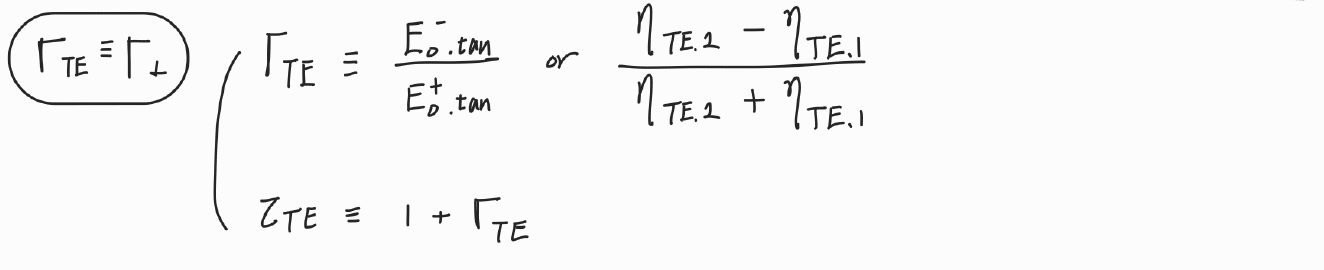

(5) Reflection Coefficient

: Wave Impedance를 기준으로 (도파관 진행방향을 기준으로) 정의된다.

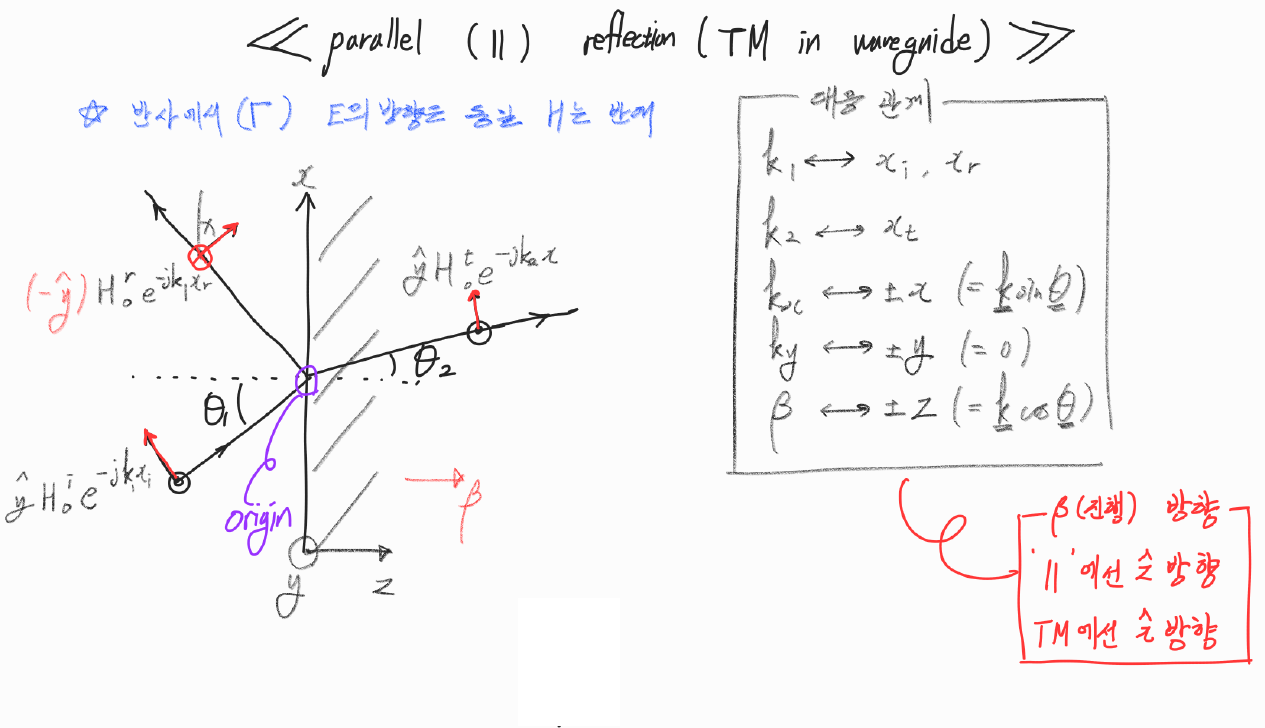

5-2. Parallel( || ) Reflection (= TM in Waveguide의 미시적 분석)

(1) 성분 분석

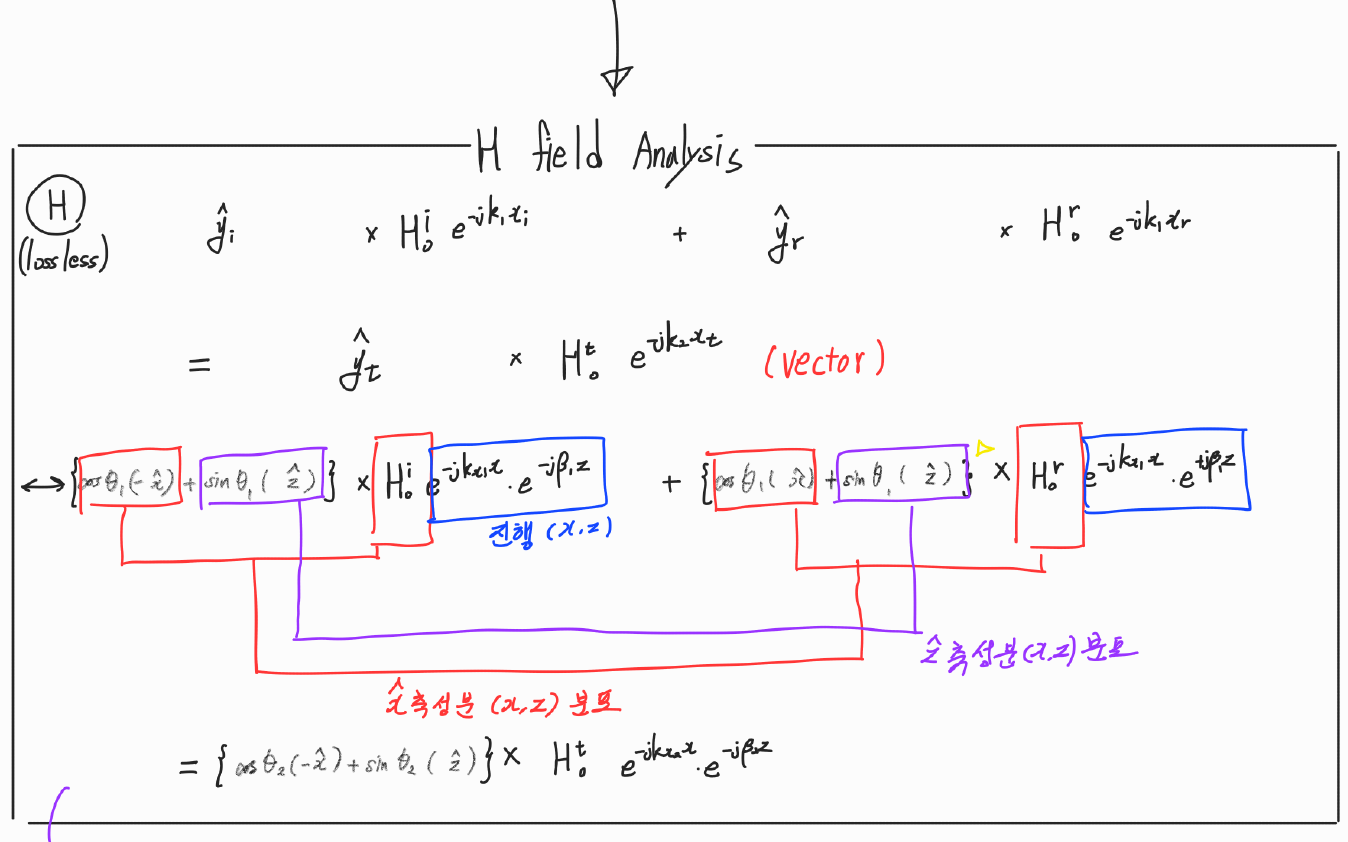

(2) H-field 분석

(3) E-field 분석

(4) Wave Impedance

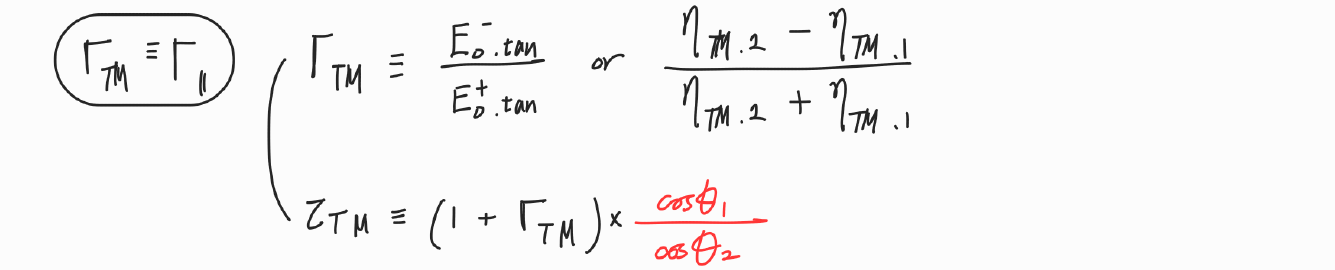

(5) Reflection Coefficient







6. 전체 정리
