전자장 Ch14.2.1 Link Budget, Link Margin

1. 이론적 배경 : Frii's Radio Link Formula



1-1. example + non-ideality(cable loss)

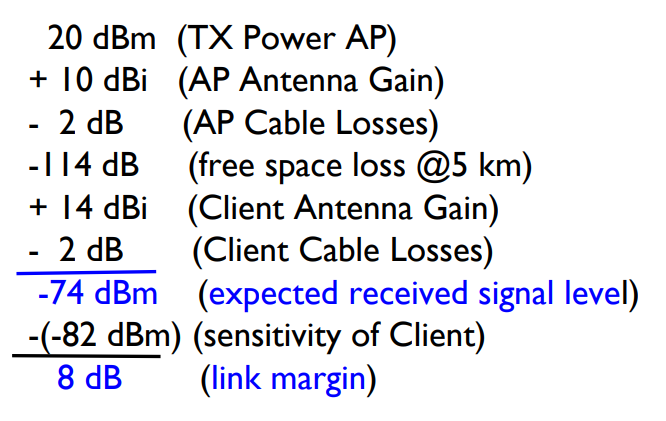

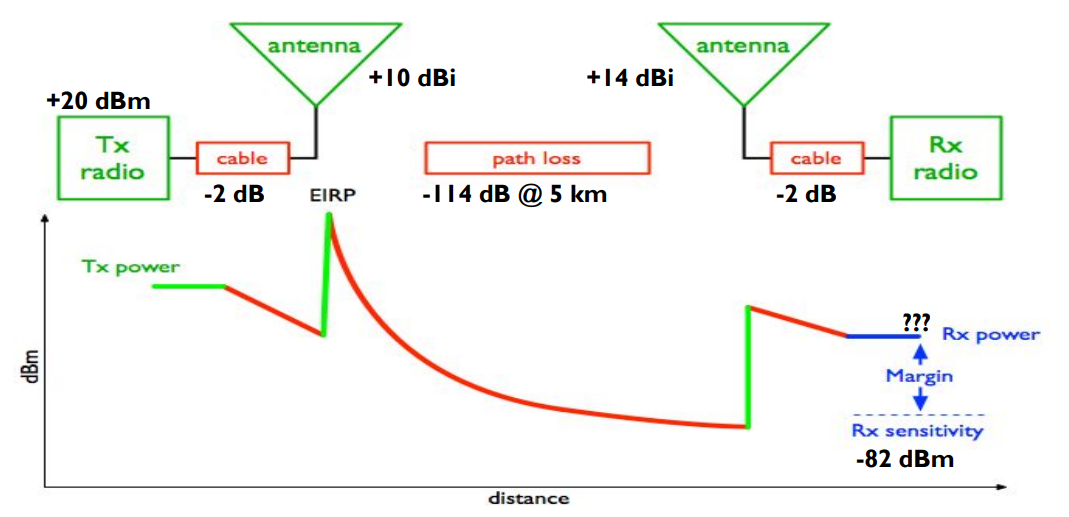

2. Link Budget : 수신 전력에 대한 각 요소를 정리한 표



3. Link Margin : 주어진 사양(spec, 특히 minimum SNR + Noise floor Power 만큼의 minimum Rx Power=Pr.min)보다 얼마만큼 Pr이 더 큰지

4. Factors

(1) Free Space Loss

: 주파수가 커짐에 따라서 거리에따른 Loss가 발생한다.

: Frii's Equation에 이미 적용됨.

Example) 2.4 GHz에서 Free space Loss?

그리고 R(m)대신 d(km)를 사용하면 아래와 같이 정리된다.







(2) extra

line losses, impedance mismatch at the antennas, atmospheric attenuation(특히 수증기), antenna polarization mismatch





Reference

Link-Budget-Calculation.pdf (internetsociety.org)

Pozar - Microwave Engineering
