전자장 Ch14.2.2 Receiver Sensitivity + Noise Floor 본문
전자장 Ch14.2.2 Receiver Sensitivity + Noise Floor
평범한 민석이 2024. 6. 7. 01:541. 이론적 배경 : 통신 Spec 잡기
원하는 BPS를 Shannon 공식으로 구한다. 아래의 공식은 Maximum BPS(=C)를 구하는 공식이다.. 아래를 기반으로 SNRmin을 구할 수 있다.
2. 이론적 배경 : Link Budget (feat. FSPL)
3. Receiver Sensitivity
(1) Noise Power 공식
대부분의 노이즈는 Thermal Noise이므로 Noise Floor또한 Thermal Noise로 정의된다.

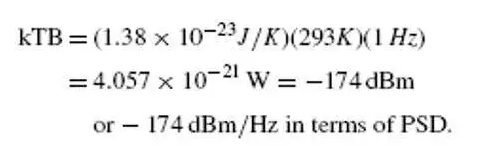

(2) 1GHz BW, 290K(상온)에서 Noise Floor(Power Spectral Density)는 다음과 같이 구해진다.
+ 1GHz BW, 1K(극저온)에서 Noise Floor (Power Spectral Density) 는 다음과 같이 구해진다.
(3) Rx Noise Floor
위의 Pn값에 BW(=B)를 곱하고, RX단의 Noise Factor를 곱해주면 RX단에서 수신되는 Noise Floor을 구할 수 있다.
(4) Receiver Sensitivity(RX)
Rx Noise Floor 에다가 앞서 원하는 spec의 BPS(=C)를 만족시키는 SNRmin값을 Shannon Equation을 통해서 더해주면 RX의 sensitivity 가 계산된다.
4. Link 조건 = Link Budget
Reference
GBPPR Tech Bulletin #5 - Receiver Noise, Sensitivity and Dynamic Range Relationships (qsl.net)
Jae-sung Rieh - Introduction of Telehertz Electronics(2020)
noise.pptx (cpb-us-w2.wpmucdn.com)
Radio Architectures, Pt 4: sensitivity, noise, front-end amplifiers - EDN
Radio Architectures, Pt 4: sensitivity, noise, front-end amplifiers - EDN
The following is excerpted from Chapter 8 from “RF Circuit Design, 2e” by Christopher Bowick. System sensitivity and noise The noise from each component
www.edn.com
