Balun의 뜻, 유래

Balanced Circuit = Diffenrential Mode , Common Mode = Double Ended

Unbalanced Circuit = Single Ended





Single Ended vs. Balanced Connection - Moon Audio (moon-audio.com)

Single Ended vs. Balanced Connection

위 링크를 보면 알겠지만 Single Ended와 Balanced 를 반의어로 보는 듯하다. 그래서 Balun의 Full name에 해당하는 Balanced Unbalanced의 의미를 유추해볼 수 있다.



1. Balanced Circuit이란?

Double Ended Circuit을 의미하며, Common Mode신호와 Differential Mode신호가 입력된다.



2. Unalanced Circuit이란?

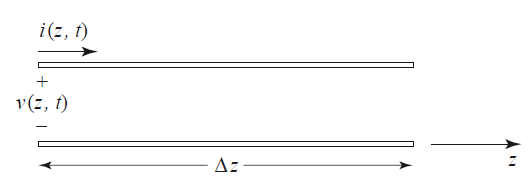

Single Ended Circuit을 의미하며 아래의 wire에 전압이 인가될때 아래쪽전선(-)에 0 volt(=GND,접지)가 인가되는것을 의미한다.

3. Balun이란?

Sigle-Ended(=Unbalanced) Circuit과 Double-Ended(=Balanced) Citcuit을 이어주는 소자

4. Balun의 종류

(1) Marchant Balun

Schematic of the baluns (a) conventional Marchand balun and (b)... | Download Scientific Diagram (researchgate.net)





(2) Transformer Balun

Dr. Mühlhaus Consulting & Software GmbH » 60 GHz on-chip balun transformer: interleaved or overlay? (muehlhaus.com)
