전자장 Ch12.1+α : 증폭기의 Gain, Power 공식 총정리***** 본문
A2_전자기학 & 전자장/Microwave Engineering - Pozar
전자장 Ch12.1+α : 증폭기의 Gain, Power 공식 총정리*****
평범한 민석이 2023. 6. 22. 17:21내용
1. Gain 종류

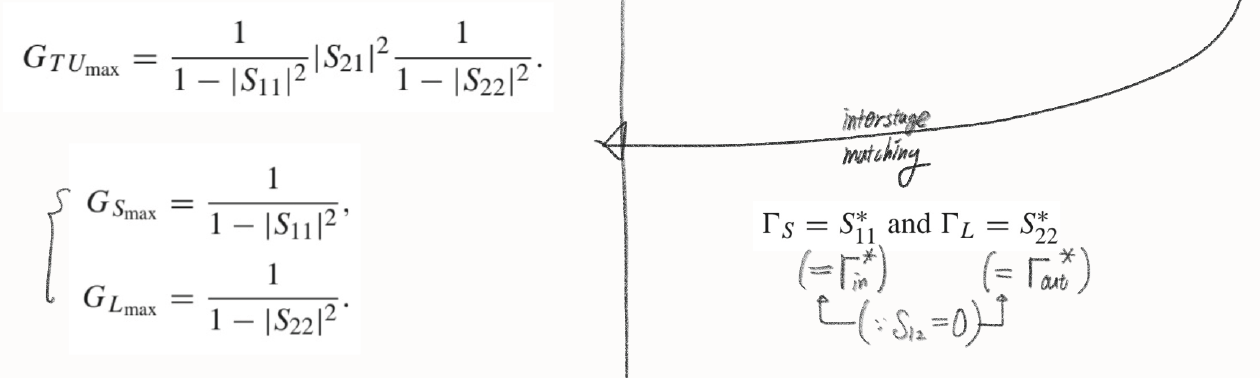

: 반사계수공식, Gain 종류, GT를 높이는 공식, GTUmax가 되기위한 조건(K>1),

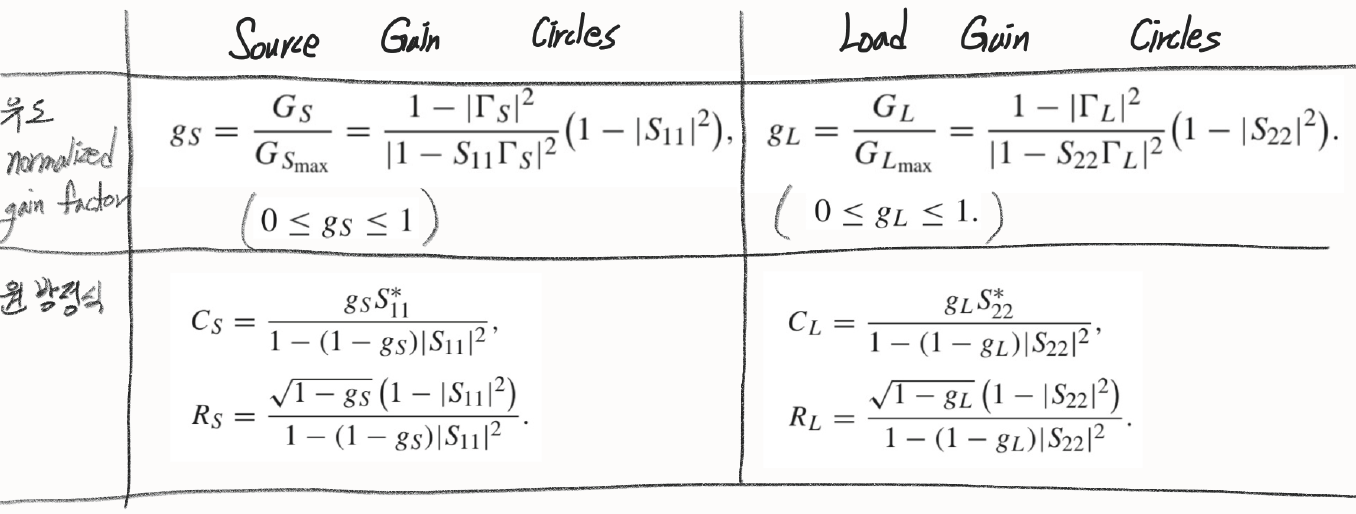

2. Gain Circles(Unilateral 가정 GLC, GSC에 해당)
: GainCircles(from GTU)

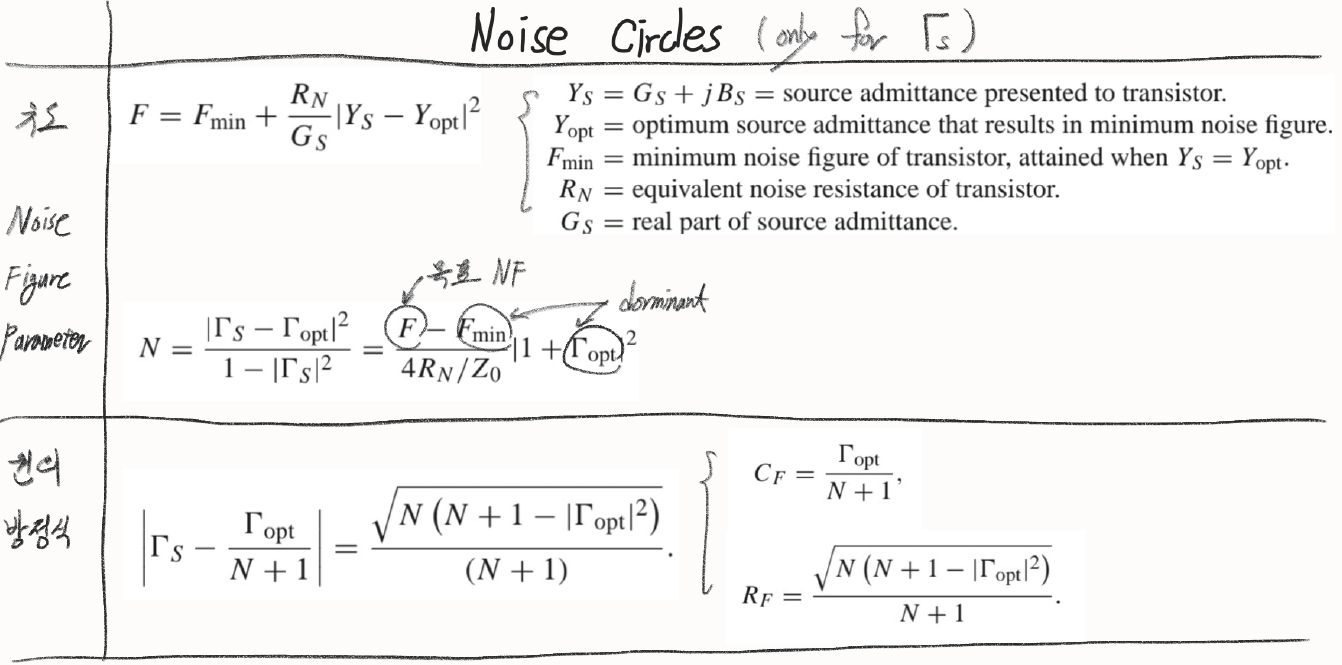

3. Noise Circles
: Noise Figure Parameter, Fmin

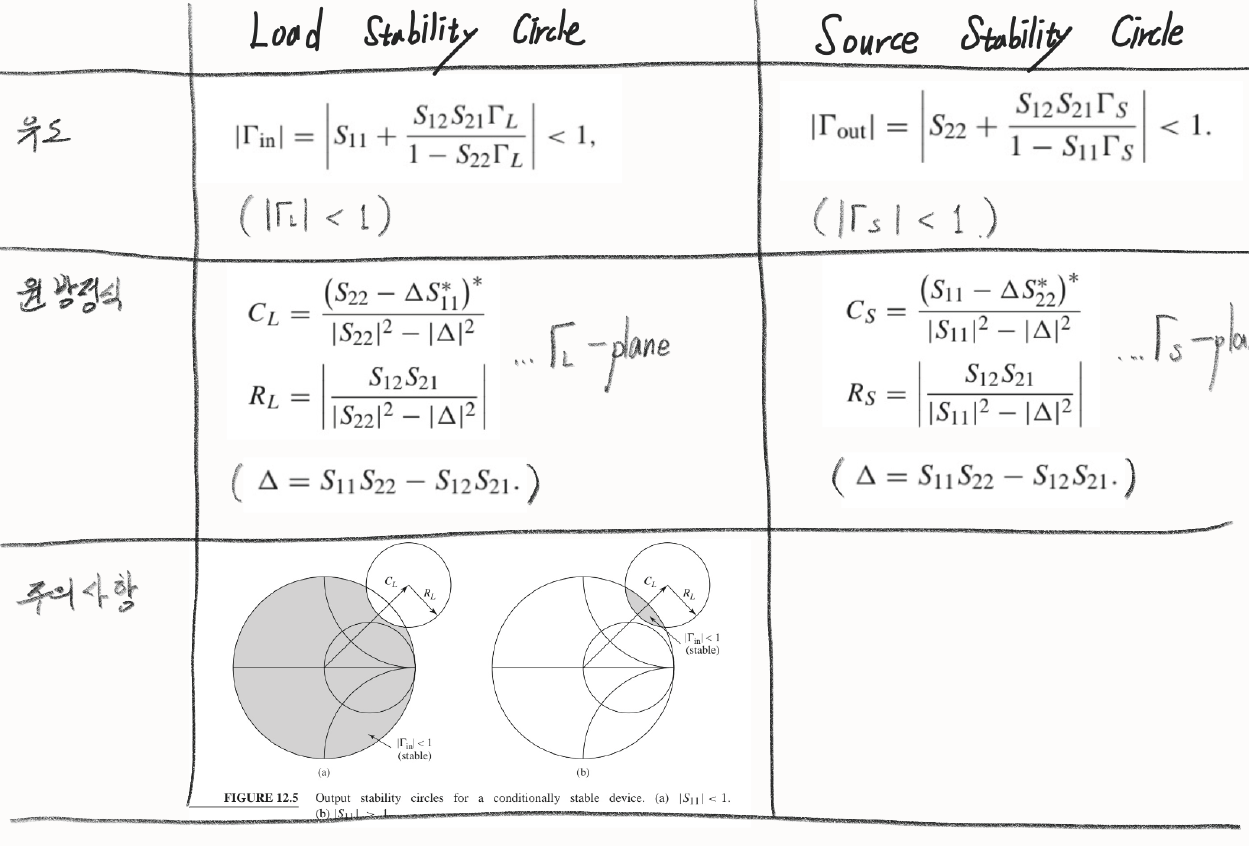

4. Stability Circle
(1)
(2) Unconditionally Stable Test
K>1이면 의미를 잃는다. 절대적인 안정 유무만 판별하지 상대적인 안정도를 의미하지 않는다. 이를 보안한것이 μ-factor이다.
(요약 : PDF참조)
Ch12 Amplifier 설계 요약_230622_171452.pdf
5.65MB
참조: Pozar-Microwave Engineering 2nd edition
