제어공학Ch06 : (Design) Root Locus(Loci)_Example01 본문

Modern Control Engineering

제어공학Ch06 : (Design) Root Locus(Loci)_Example01

평범한 민석이 2022. 10. 20. 18:41

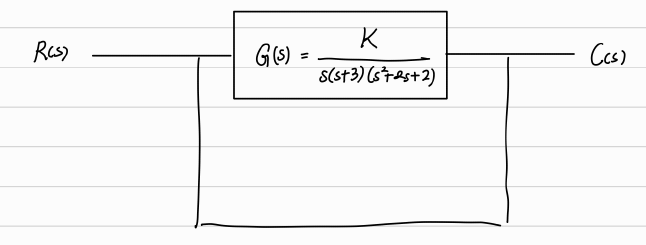

문제 다음과 같은 Block Diagram을 가진 CL Controller의 Gain(K)에 따른 근궤적(RL)을 그려라

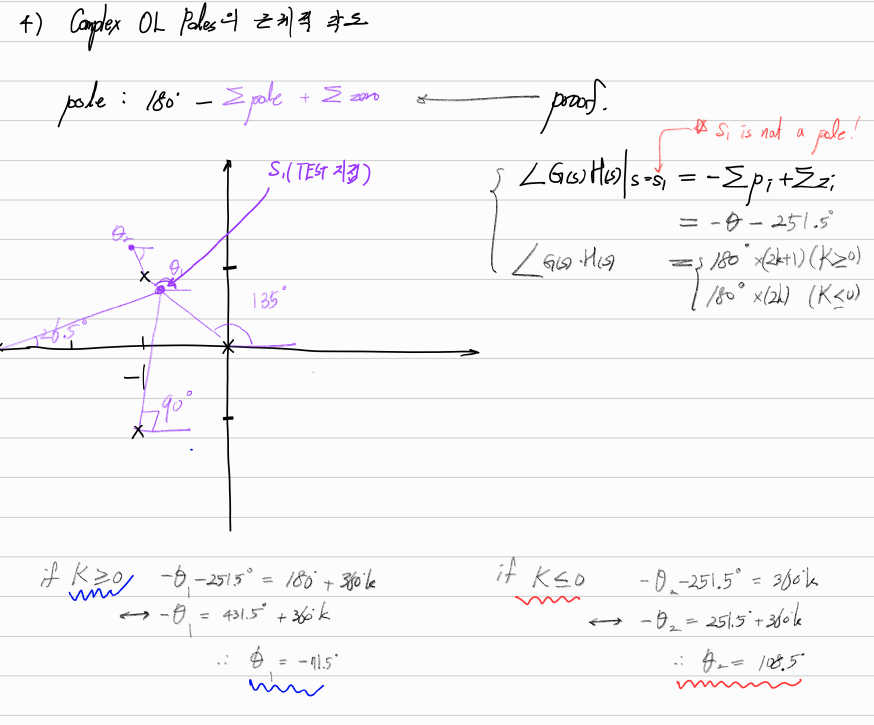

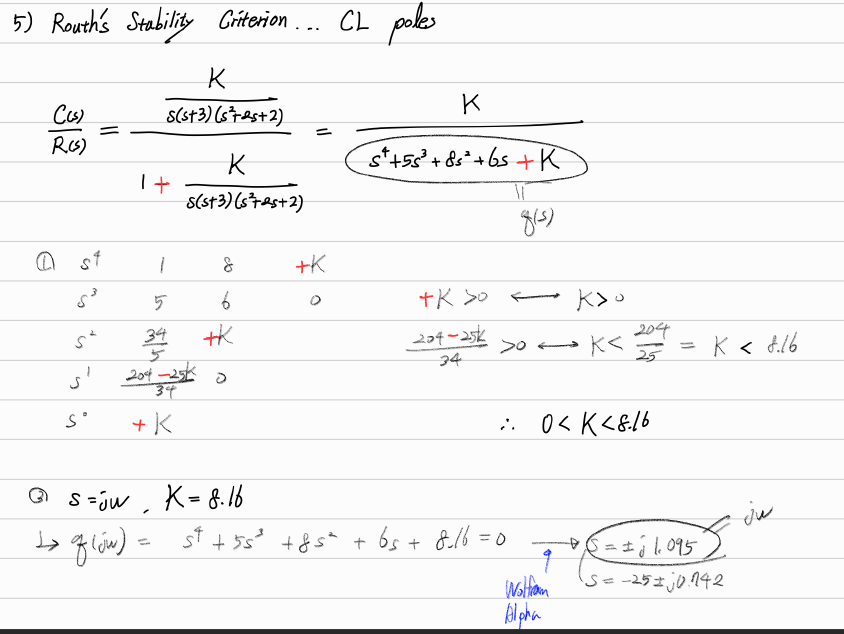

솔루션

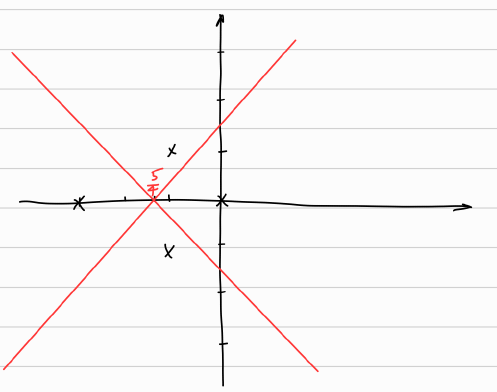

최종해
